在使用 Qt 设计界面时，通常会涉及到在界面上显示图片的问题，而要在界面上显示图片需要使用控件 Qlabel 和 函数 QImage ，下面对控件和函数逐一做出介绍！！！

一、Qlabel 常见成员方法

1、setText(const QString &text)  --------------  设置显示文本

2、void setAlignment(Qt::Alignment)  --------------  设置文本显示位置

3、void setFont(const QFont &)  --------------  设置字体

4、void setPixmap(const QPixmap &)  --------------  设置图片

5、void setMovie(QMovie *movie)  --------------  设置动图

二、QImage 函数介绍

1、QImage 函数基本定义：

QImage(uchar * data, int width, int height, int bytesPerLine, Format format, QImageCleanupFunction cleanupFunction = 0, void * cleanupInfo = 0)

2、QImage 函数形参介绍

（1）data 直接使用 Mat 类型的 data 即可，如：image.data；

（2）width 表示图像的宽，即图像的列；

（3）height表示高，即图像的宽；

（4）bytesPerline 表示每行拥有的字节数（如果没有该参数则默认按照 4 字节对齐的方式显示，见另个构造函数）；

（5）format 表示图片格式，彩色图一般采用Format_RGB888，灰度图则使用Format_indexed8；

注意：bytesPerline 参数如果设置不当可能会导致图片显示失真，见下图；

  图 1 原图

图 2 显示失真

 三、代码和结果

1、代码实现

cv::Mat image = cv::imread("D:\\image.png");//要显示的影像  cvtColor(image, image, CV_BGR2RGB); //转换色彩空间，把RGB转为BGR  //把 Mat 转换成 QImage QImage img_1 = QImage((const unsigned char*)(image.data), image.cols, image.rows, image.cols * image.channels(), QImage::Format_RGB888);  ui.label->setPixmap(QPixmap::fromImage(img_1));  //设定 Label 尺寸 ui.label->resize(QSize(img_1.width(), img_1.height()));

说明：cv::Mat 存储图像通道顺序为：RGB，而 QImage 存储图像通道顺序为：BGR，所以在显示前需要进行通道上的转换！

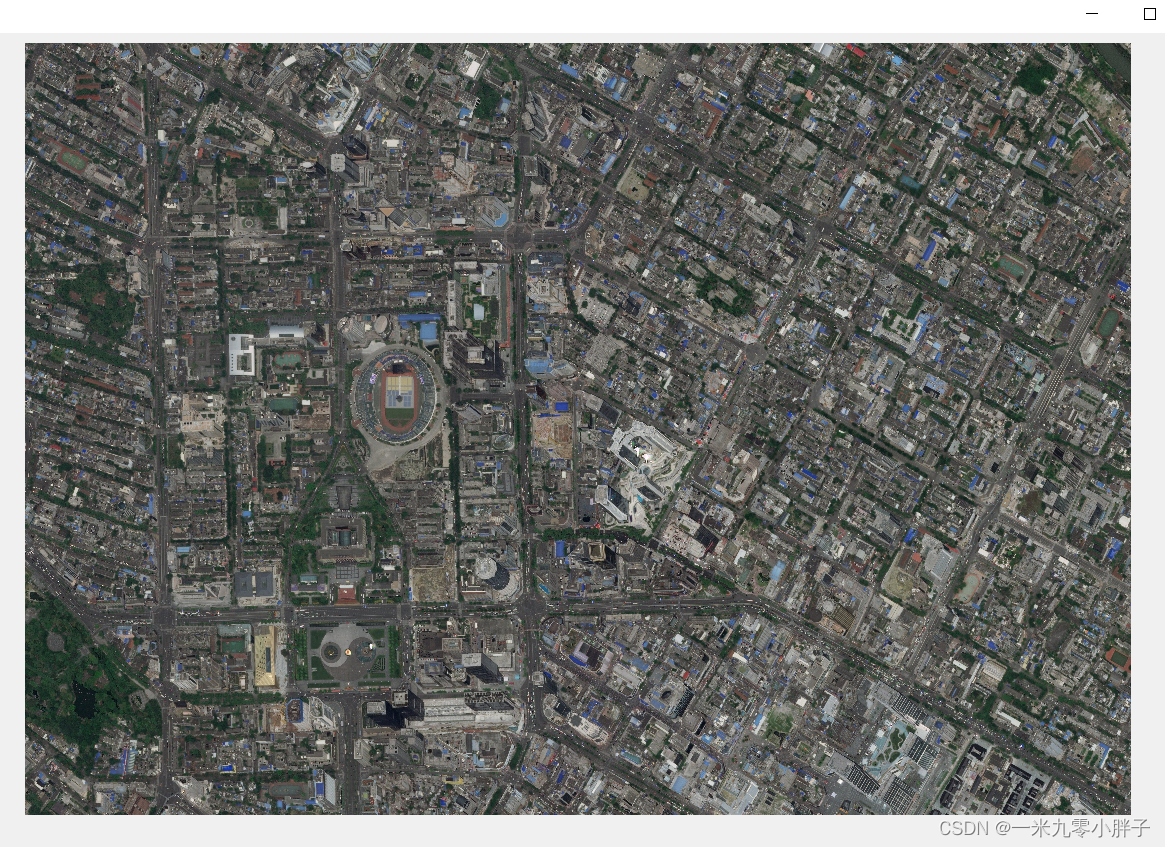

2、显示结果

说明：QImage 函数中，如果 bytesPerline 参数不设置，则会默认按照 4 字节对齐的方式显示图像（如果不满足四字节对齐要求则不会使用零填充），对于不满足四字节对齐的影像在显示的时候就会出现上述失真问题，若将 bytesPerline 参数设置为 image.cols*image.channels() （如上述代码所示）则可解决图像显示失真问题（如上图显示结果）！！！

四、四字节对齐原理

 如果图像没有做字节对齐，则在对图像进行逐像素遍历的时候会出现差错，也即图像的失真。而 Opencv 中 Mat 矩阵的创建通常是默认没有字节对齐的，所以，如果使用 QImage 对 Mat矩阵进行显示需要进行字节对齐处理！

       每个像素所占字节数等于图像通道数，也即一个像素占 3 个字节（常规图像为三通道）；本次实验案例使用的图像尺寸为：5528*3857 ，3857 为行、5528 为列，所以一行图像数据所占字节数为：5528*3 字节。

       所谓四字节对齐即看 5528*3 是否是 4 的整数倍，如果不是则需要使用零对其补齐，方能正常显示图像，而 QImage 函数中，如果不对 bytesPerline 参数设置，则默认以四字节对齐的方式显示图像，且对不满足四字节对齐的不使用零补充；如果把 bytesPerline 参数设置为 image.cols * image.channels() 即设置不满足四字节对齐时使用零补充，然后在显示不满足四字节对齐的图像时，方能正常显示。
