前言

canvas 真是一个好东西，它给前端插上了想象的翅膀，伴随着 h5 而来，将 web 代入了新的领域，基于canvas 技术实现的各种酷炫效果和2d、3d 游戏，也让浏览器能承载更加强大的功能。尤其是它性能还很好，搞游戏再合适不过了，我就喜欢用 canvas 写一些小游戏玩。

在线地址

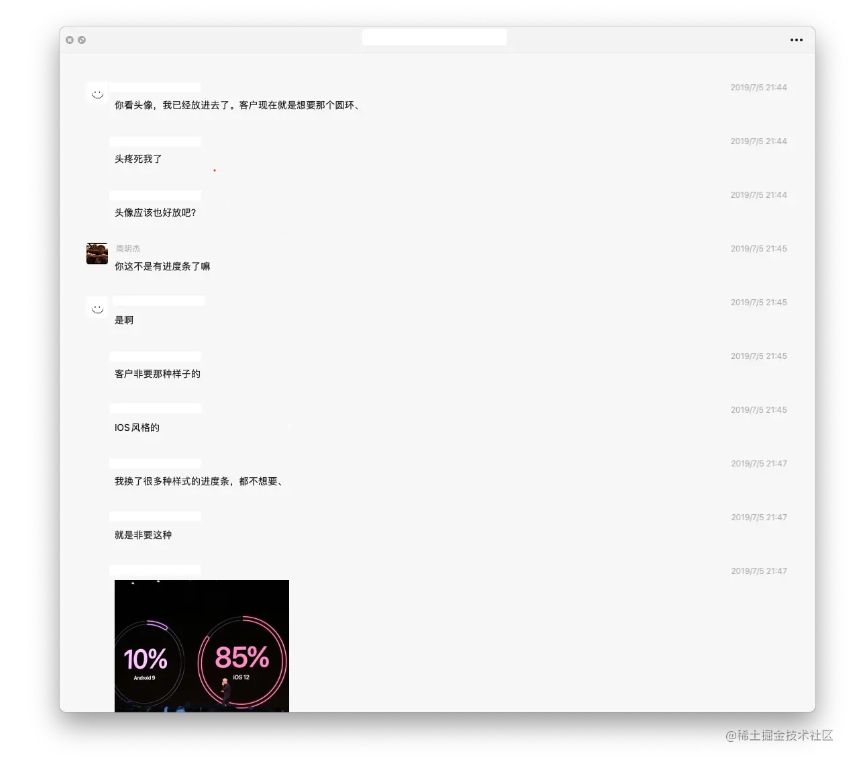

最近无意中看到前段时间写的这个小效果，觉得挺有意思的，就分享出来；这是苹果ios 12 发布会上库克 ppt 里展示的内容，一个带荧光效果的环形进度条；一个接外包项目的朋友，遇到客户指定要这个效果，实在搞不定了找到我，于是才有了下面的复刻实现。

基础 Dom 结构

第一步先把标签元素写上，后面将据此生成画布上下文对象，canvas 标签内的内容将在浏览器不支持的情况下显示，否则会自动忽略。

  抱歉，您的浏览器不支持canvas

基本变量

let canvas = document.getElementById("canvas") let ctx = canvas.getContext("2d") // 上下文对象 let circleX = canvas.width / 2 // 中心x坐标 let circleY = canvas.height / 2 // 中心y坐标 let radius = 100 // 圆环半径 let percent = 90 // 最终百分比 let lineWidth = 1 // 圆形线条的宽度 let fontSize = 42 // 字体大小

画圆

首先画一个圆出来，主要定义画笔颜色、位置、样式、阴影、模糊值等, 这个是作为背景图使用的。

// 画圆 function circle(cx, cy, r) {  ctx.beginPath()  // ctx.moveTo(cx, cy-r-10)  ctx.lineWidth = lineWidth  ctx.strokeStyle = "#666"  ctx.lineCap = "round"  ctx.shadowColor = "#000" //设置阴影颜色  ctx.shadowBlur = 0 //设置模糊值  ctx.shadowOffsetX = 0  ctx.shadowOffsetY = 0  ctx.arc(cx, cy, r + 10, 0, (Math.PI / 180) * 360)  ctx.moveTo(cx + r, cy)  // ctx.moveTo(cx, cy-r)  ctx.arc(cx, cy, r, 0, (Math.PI / 180) * 360)  ctx.stroke() }

画弧线

背景层之上，就需要弧线来表示主效果了，我们通过两个尺寸不同，颜色不同的圆形叠加来形成 环形效果；

// 画弧线 function sector(cx, cy, r, startAngle, endAngle, anti) {  ctx.beginPath()  ctx.moveTo(cx, cy - r - 5) // 从圆形底部开始画  ctx.lineWidth = 12  ctx.strokeStyle = "#ffccff"  // ctx.fillStyle = '#ffccff'  // 圆弧两端的样式  ctx.lineCap = "round"  ctx.shadowColor = "#ff6699" //设置阴影颜色  ctx.shadowOffsetX = 0  ctx.shadowOffsetY = 0  ctx.shadowBlur = 4 //设置模糊值  // 圆弧  ctx.arc(  cx,  cy,  r + 5,  startAngle * (Math.PI / 180.0) - Math.PI / 2,  endAngle * (Math.PI / 180.0) - Math.PI / 2,  anti  );  ctx.moveTo(cx, cy - r) // 从圆形底部开始画  ctx.moveTo(cx, cy - r) // 从圆形底部开始画  ctx.stroke() }

这个是荧光色的圆，我们需要一个黑色的小号圆来把遮盖住中间实心部分，只突出边框，就有了环形效果；

顶部缺口的实现

发布会上的环形图是有顶部缺口的，这个很简单，只需要通过 clearRect 清除掉这部分区域就行了；

// 画遮盖 function cover(cx, cy, r) {  ctx.beginPath();  ctx.moveTo(cx, cy - r);  ctx.clearRect(cx - 8, cy - r - 18, 6, 30); }

让画面动起来

通过定时执行刷新动作，来实现进度条的数据更新和画布重绘，可以使用 while 循环配合 async await setTimeout 异步来实现帧率控制

// 刷新 function loading(n) {  // 清除canvas内容  ctx.clearRect(0, 0, circleX * 2, circleY * 2)  // 中间的字  ctx.font = fontSize + "px April"  ctx.textAlign = "center"  ctx.textBaseline = "middle"  ctx.fillStyle = "#ffccff"  ctx.fillText(parseFloat(n).toFixed(0) + "%", circleX, circleY)  // 圆形  circle(circleX, circleY, radius)  // 圆弧  sector(circleX, circleY, radius, 0, (n / 100) * 360)  sectorCover(circleX, circleY, radius, 0, (n / 100) * 360) // 黑色小号实心圆充当背景遮挡  // 遮盖  cover(circleX, circleY, radius) } // 更新进度 function changeProcess(val, times) {  return new Promise(function (resolve, reject) {  setTimeout(function () {  loading(val)  resolve()  }, times)  }) } // 循环 async function loop(val) {  while (true) {  for (let i = 0; i < val; i++) {  await changeProcess(i + 1, 1000);  }  return  } } loop(percent)

最终效果：

总结

通过 canvas api 结合样式配置和灵魂算法，100 行左右的代码实现了苹果发布会上的这个效果，是不是很有意思呐，还支持通过修改样式配置来定制更加丰富的效果；

觉得不错的话 各位大佬可以给个赞可以吗 ？？
