echarts饼装图自定义图例和扇形区的文字

发布时间:2023-06-26 19:00:11

最近因为工作需要,需要开发一个大屏,后台给的数据是这个的,echarts是默认将数据data例的name属性作为图例和扇形图上展示文本,这里我需要自定义图例信息和内容,通过这篇文章,记录下如何修改这些内容,基于js和vue2,datav


1.修改图例

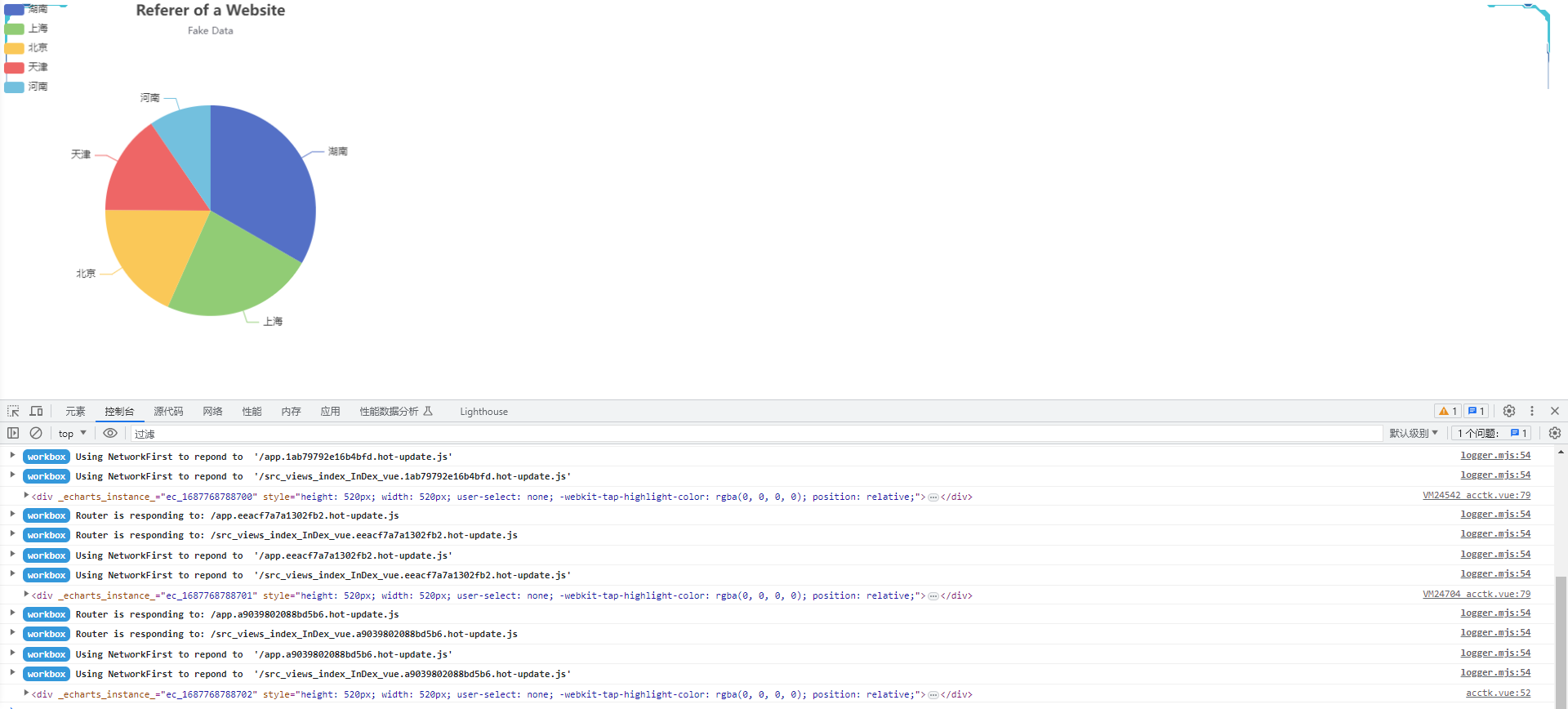

1.1先看下页面渲染出来的结果

1.2,在看下实际代码,这里直接抄官方的代码了,为了省事

 import * as echarts from 'echarts'; //引入echarts  export default {  mounted() {  this.opt()  },  methods: {  opt() {  const option = {  title: {  text: 'Referer of a Website',  subtext: 'Fake Data',  left: 'center'  },  tooltip: {  trigger: 'item'  },  legend: {  orient: 'vertical',  left: 'left'  },  series: [  {  name: 'Access From',  type: 'pie',  radius: '50%',  data: [ //图列和内容显示的都市name的值  { value: 1048, name: '湖南' },  { value: 735, name: '上海' },  { value: 580, name: '北京' },  { value: 484, name: '天津' },  { value: 300, name: '河南' }  ],  emphasis: {  itemStyle: {  shadowBlur: 10,  shadowOffsetX: 0,  shadowColor: 'rgba(0, 0, 0, 0.5)'  }  }  }  ]   };  this.$nextTick(()=>{  console.log(this.$refs.oil_meter)  const mychart = echarts.init(this.$refs.oil_meter)  mychart.setOption(option)  })   }   },  }



1.3 对于一般的业务来说,这种用法也足够了,但是,有个特殊的需求,就是,我需要在图例中给湖南后面加上--美好地方,这时候,直接用官方的可能就不行了,这里就需要我们对配置项进行修改,然后修改图例的内容,只修改图例,不修改图示。

,我们在echarts配置项里,找到legend属性,在属性的属性值里在添加一个formatter属性,这个属性的属性值是一个函数,函数接收一个参数,这个参数就是我们要在图例上渲染的内容,有多少内容这个函数就会执行多少次,这个函数必须得return,不然无法在页面上渲染。代码如下

 legend: {  selectedMode: false,  show: true,  right: '4%',  itemWidth: 10,  itemHeight: 6,  top: '6%',  textStyle: {  color: '#fff',  },  formatter: function (name) { //这段代码就是回去图例显示内容的关键  console.log(name, 1)  return name  },  },

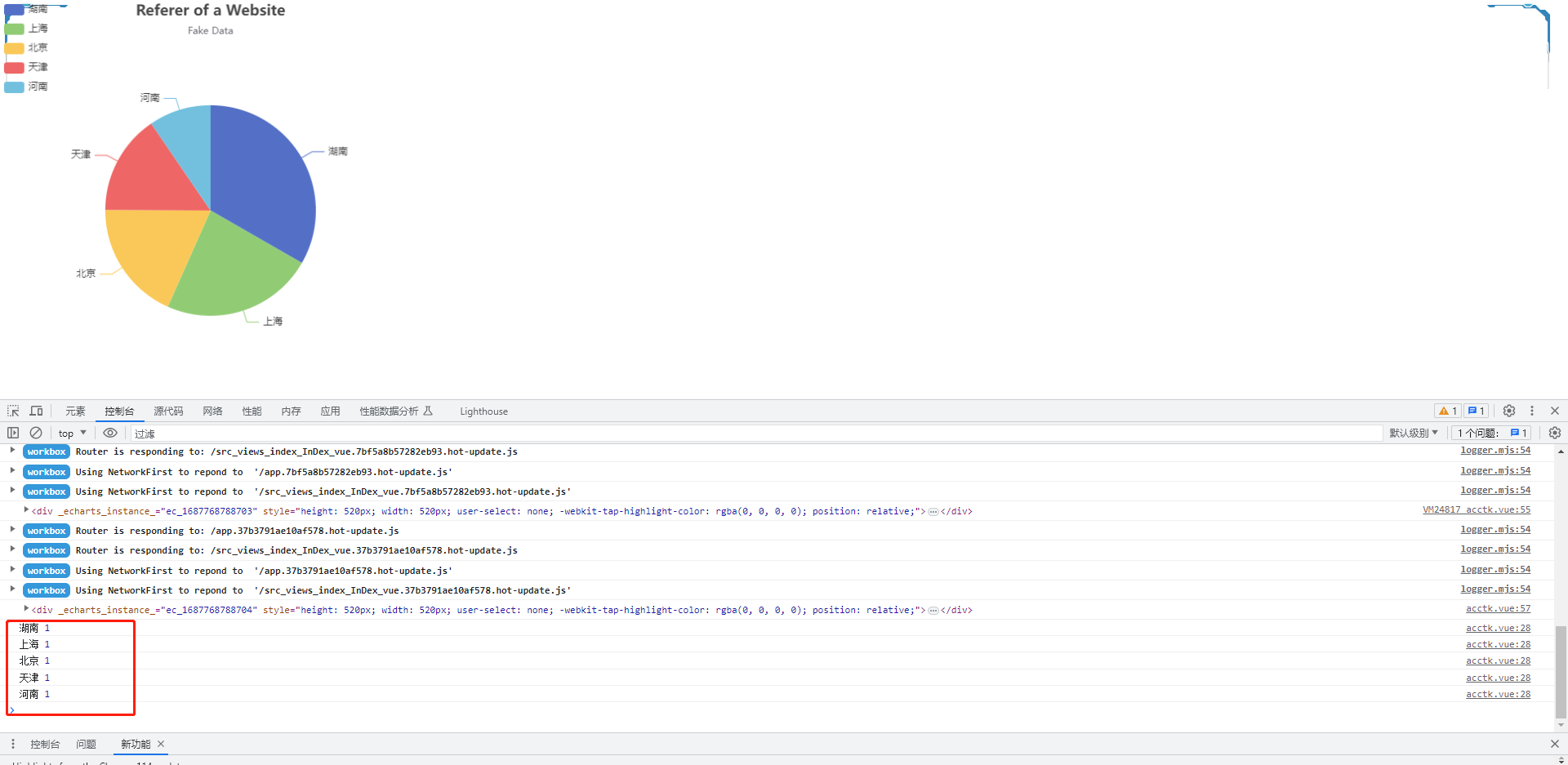

1.4在看下浏览器打印的效果

1.5 这时候 我们是不是修改图例的内容了咧,在函数里判断,然后在根据不同的内容做出不同的return,代码如下

 legend: {  orient: 'vertical',  left: 'left',  formatter: function (name) {  if(name=="湖南"){ //判断name是不是湖南,如果是湖南则返回我们拼接的内容,如果不是则正常返回即可  return `${ name}--是个美丽的地方`  }  return name  },  },

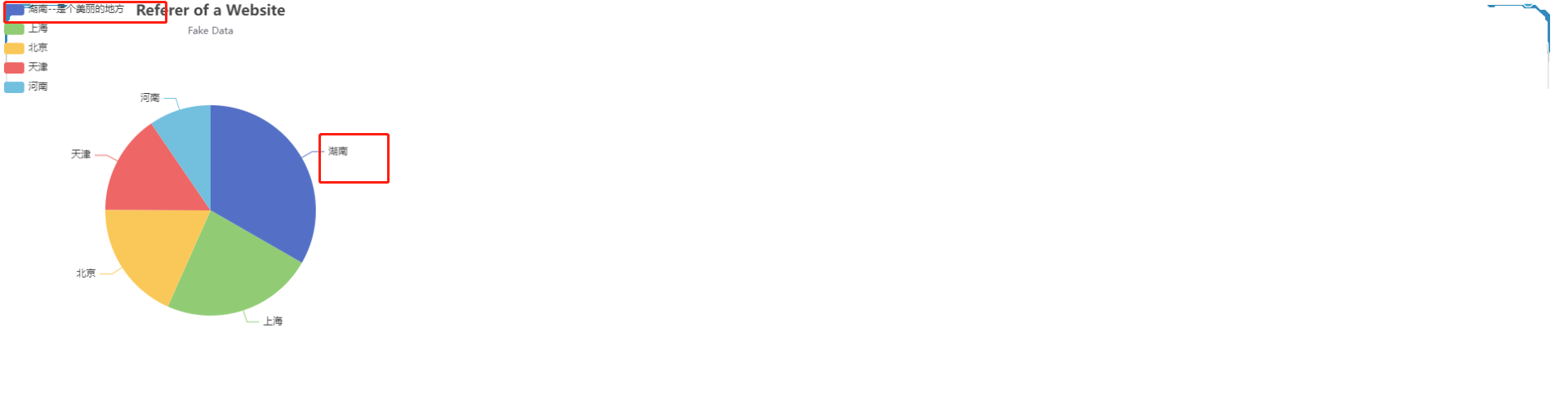

1.6在看下页面实际效果

2,自定义图示

2.1 第二个需求,就是将图示上的上海修改成 上海--是一个美丽的地方,

实现的步骤和图例答题一直,主要差别就是数据结构和处理函数放置的位置不同

首先看代码,我们先看下函数接收到的内容是上面

 series: [  {  name: 'Access From',  type: 'pie',  radius: '50%',  data: [ //图列和内容显示的都是拿的name的值  { value: 1048, name: '湖南' },  { value: 735, name: '上海' },  { value: 580, name: '北京' },  { value: 484, name: '天津' },  { value: 300, name: '河南' }  ],  emphasis: {  itemStyle: {  shadowBlur: 10,  shadowOffsetX: 0,  shadowColor: 'rgba(0, 0, 0, 0.5)'  }  },  label: { //在series里添加label属性,属性值里添加formatter属性,属性值是个函数,函数值接收一个参数,这  fontSize: 13,  formatter: function (data) { //这个参数是一个对象  console.log(data)  return data.name  }  },  }  ]

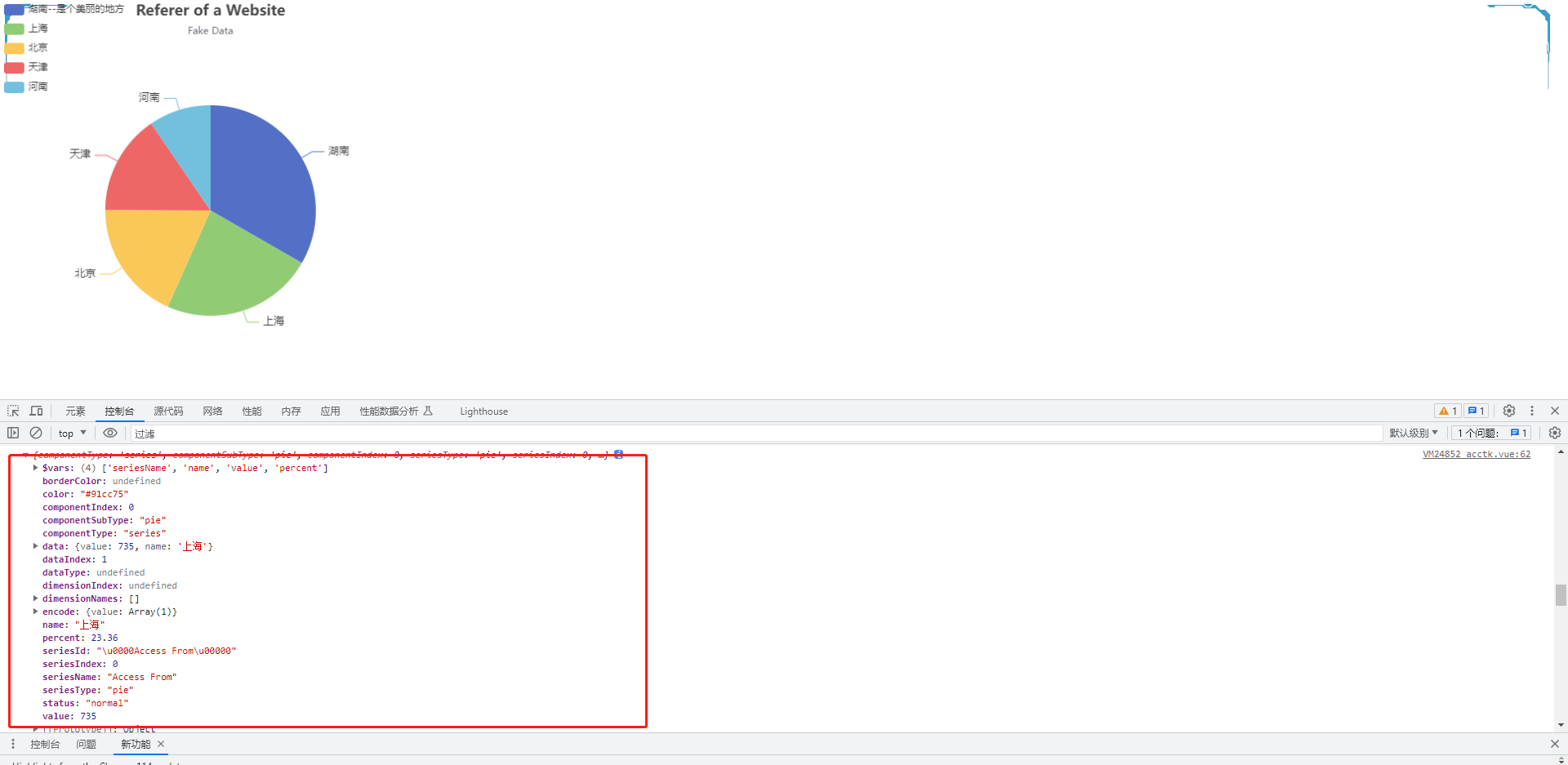

2.2 浏览器打印的内容,我们能看到,返回的是一个对象,对象里有个name属性,这个属性就是我们需要处理并渲染上的数据,这里也要注意下,这个函数也需要有return返回值,我们直接判断不同的name,然后返回不同的return的值。

2.3 上一步骤我们已经把思路理清了,这时候我们就可以直接操作了

 label: { //在series里添加label属性,属性值里添加formatter属性,属性值是个函数,函数值接收一个参数,这  fontSize: 13,  formatter: function (data) { //这个参数是一个对象  if(data.name=="上海"){ //判断是否是上海,如果是,则return出一个拼接的数据  return `${ data.name}--是一个美丽的城市`  }  return data.name  }  },

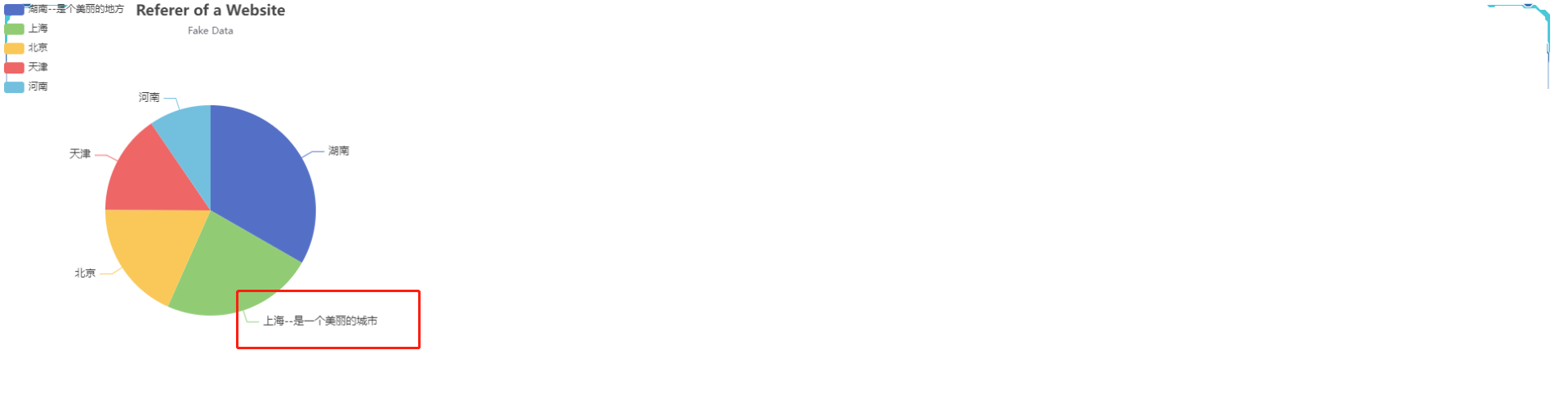

2.4 看下实际的效果



拜拜!!

重要的不是代码,而是开发思路!!

------香蕉麻花皮
