内容介绍

汇聚偏振光干涉是一种基于偏振光的干涉现象，它涉及到将多个具有不同偏振状态的光波进行叠加和干涉。

当具有不同偏振方向的光波相遇时，它们之间会发生干涉。在干涉过程中，根据光波的偏振状态，干涉效应可以表现出不同的特性。

在汇聚偏振光干涉中，多个偏振光波被引导和/或合并到一个共同的区域，使其彼此干涉。这通常涉及使用分束器、偏振片、光纤等元件来控制和操纵光波的偏振状态。

通过调整入射光波的偏振方向、强可以观察到不同的干涉效应和图样。常见的汇聚偏振光干涉现象包括：

1. 震荡条纹：在干涉区域中产生明暗交替的震荡条纹。这些条纹的密度和形态取决于光波的偏振状态和入射角度。

2. 干涉颜色：当入射光波中的不同偏振成分相互干涉时，可以产生具有色彩的干涉效应，类似于彩色衍射。

3. 偏振干涉滤波器：通过合理设计和控制汇聚偏振光的干涉，可以形成特定的频率或波长的滤波器。这些滤波器在光通信、显微镜和光学传感等领域具有广泛的应用。


总之，汇聚偏振光干涉是一种基于偏振光的干涉现象，在光学实验和应用中有广泛的用途。它可用于测量、显示、过滤和调控光波的偏振状态和相位信息。

代码

clear;clcclose alllambda=550e-9;d=0.005;xmax=0.15;N=600;ne=1.4864;no=1.6584;f=1;x=linspace(-xmax,xmax,N);y=x';X=repmat(x,N,1);Y=repmat(y,1,N);r=sqrt(X.^2+Y.^2);theta=atan(r./f);psi=asin(2*sin(theta)./(ne+no));delta=pi*(no-ne)*d./(lambda.*cos(psi));alpha=atan(Y./X);I=sin(2*alpha).^2.*sin(delta).^2;%会聚偏振光干涉强度公式% I=max(max(I))-I;I(r>0.13)=0;image(x,y,I*500);colormap(gray);xlabel('x/m');ylabel('y/m');title('汇聚偏振光干涉结果');

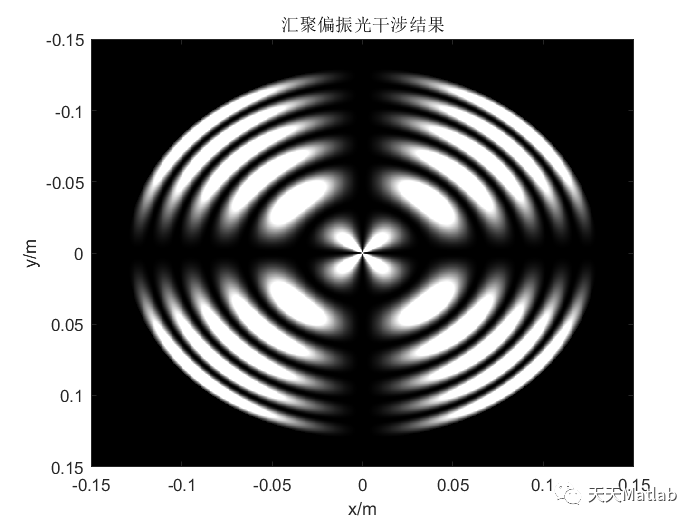

运行结果

参考文献

[1] 刘勍,张利军,赵利民,等.基于MATLAB的偏振光干涉设计与仿真[J].自动化与仪器仪表, 2012(3):2.DOI:10.3969/j.issn.1001-9227.2012.03.059.

[2] 鲁同所,黄玉华,田耕,等.基于Matlab的偏振光的仿真模拟及其应用[J].绵阳师范学院学报, 2019, 38(5):6.DOI:CNKI:SUN:MYSF.0.2019-05-006.
