CNN

卷积神经网络发展史

卷积神经网络（convolutional neural networks, CNN )
CNN 是针对图像领域任务提出的神经网络，经历数代人的发展，在2012年之后大部分图像任务被CNN统治，例如图像分类，图像分割，目标检测，图像检索等。

CNN结构受视觉系统启发：1962 年，生物学家Torsten WieseI 和 David H. Hubel（1981年的诺贝尔医学奖）对猫的视觉系统进行研究，首次发现猫的视觉系统中存在层级机构，并且发现了两种重要的细胞 simple cells 和 compIex cells，不同类型细胞承担不同抽象层次的视觉感知功能。

猫的视觉系统实验

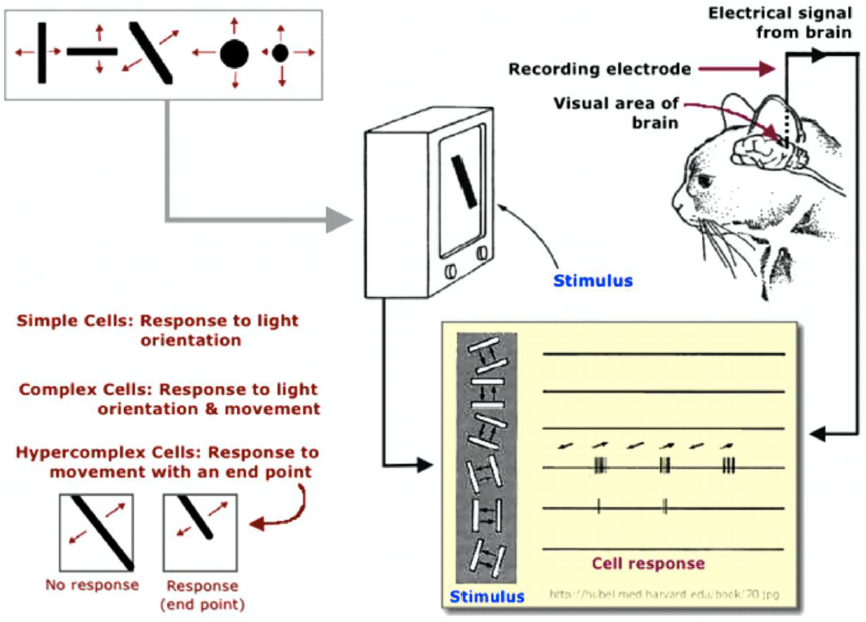

1. 在猫脑上打开 3mm, 插入电极
2. 让猫看各种形状、位置、亮度和运动的光条
3. 观察大脑视觉神经元激活情况

神经元存在局部感受区域 ( receptive field)，也称感受野

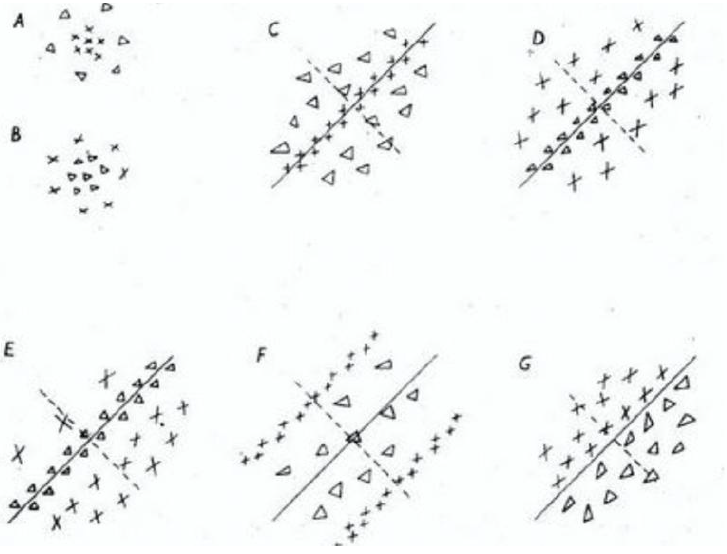

细胞感受区域存在差异：如C细胞和D细胞相反(图中X表示有响应，三角表示无响应)

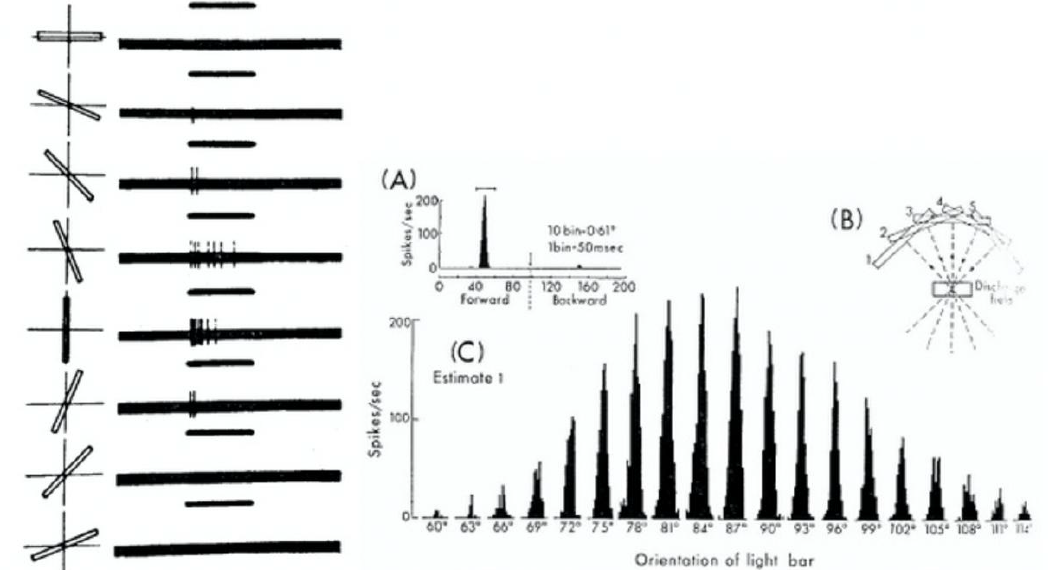

细胞对角度有选择性。如图所示的该细胞对垂直光条响应最强。

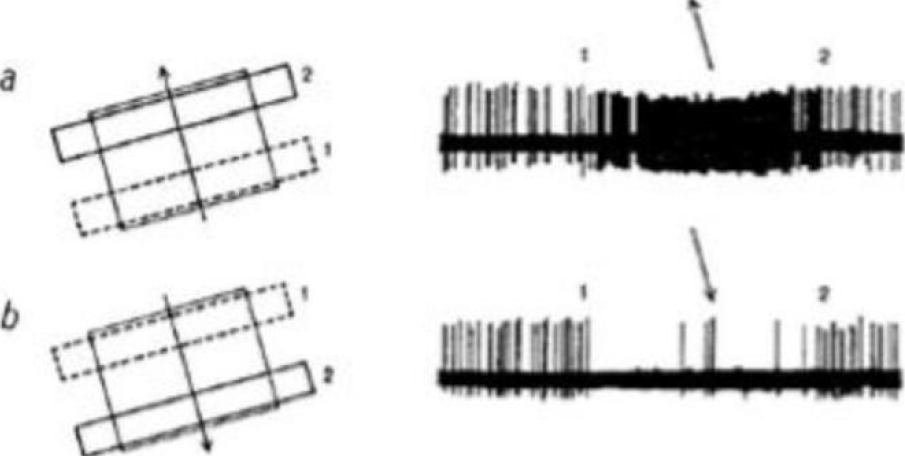

细胞对运动方向有选择性（如图，a种方式感应更加强烈）

对CNN启发：

1. 视觉系统是分层、分级的进行处理，从低级到高级的抽象过$\to$类比堆叠使用卷积和池化
2. 神经元实际上是存在局部的感受区域的，具体来说，它们是局部敏感$\to$类比神经元局部连接

第一个卷积神经网络雏形——新认知机（Neocognitron）

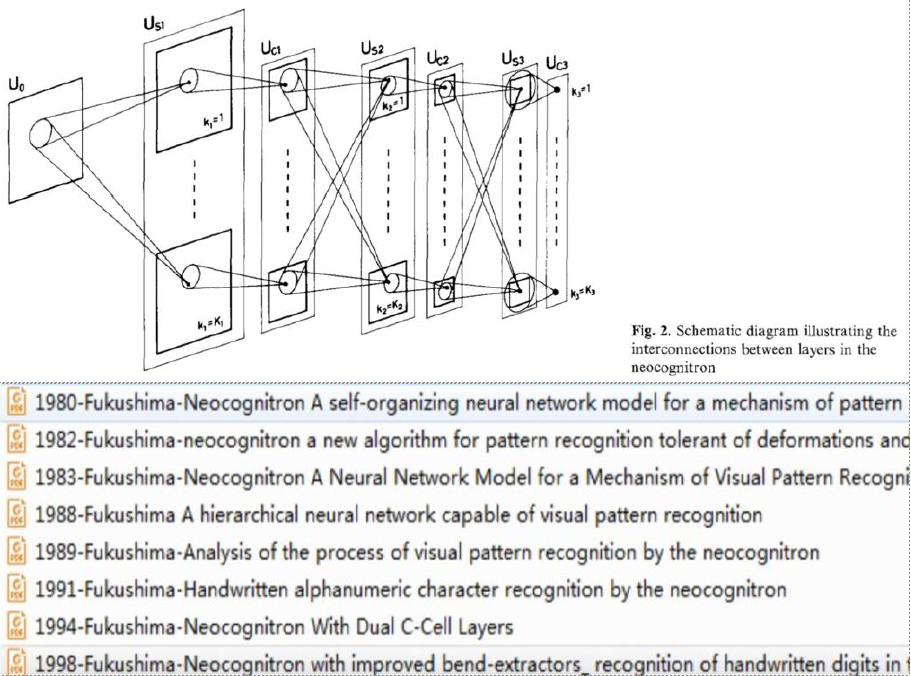

1980 年，日本学者福岛邦彦(Kunihiko Fukushima) 借鉴猫视觉系统实验结论，提出具有层级结构的神经网络一一新认知机，堆叠使用类似于S细胞和C细胞的两个结构。S细胞和 C 细胞可类比现代CNN的卷积和池化。

缺点： 没有反向传播算法更新权值，模型性能有限。

福岛邦彦主页 ：http://personalpage.flsi.or.jp/fukushima/index-e.html

第一个大规模商用卷积神经网络——Lenet-5

1989 年，Lecun 等人已开始研究Lenet；1998 年，Lecun等人提出Lenet-5，并成功在美国邮政系统中大规模应用于手写邮政编码识别

缺点：无大量数据和高性能计算资源

第一个技惊四座的卷积神经网络——AlexNet

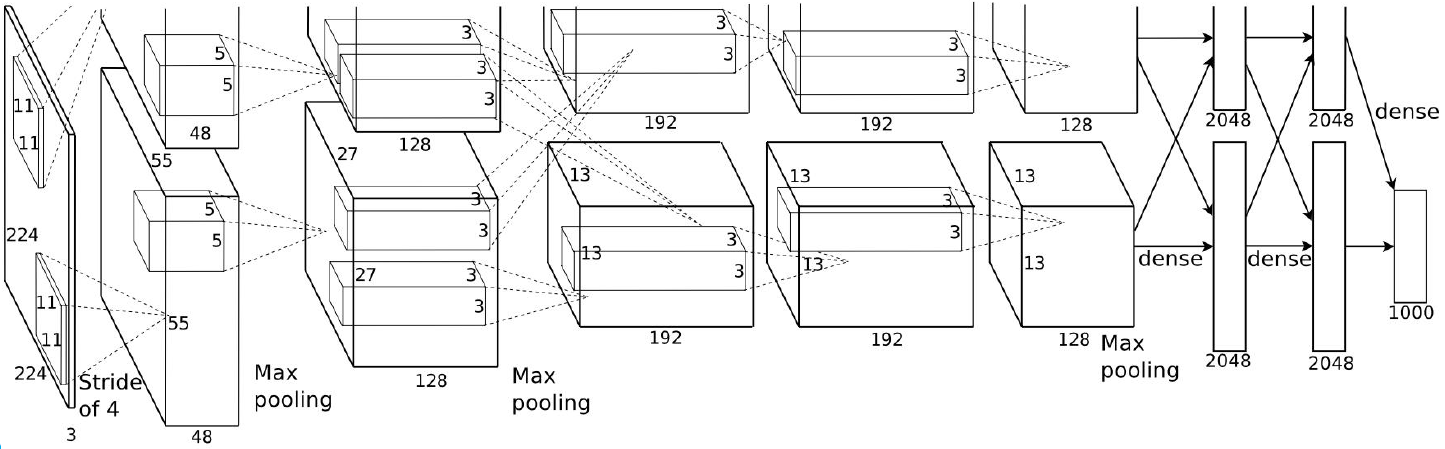

2012年，AlexNet以超出第二名10.9个百分点的成绩夺得ILSVRC分类任务冠军，从此拉开卷积神经网络通知图像领域序幕。

• 算料：ImageNet
• 算力：GPU(GTX580 * 2)
• 算法：AlexNet

卷积操作

卷积层（Convolutional Layer）

图像识别特点：

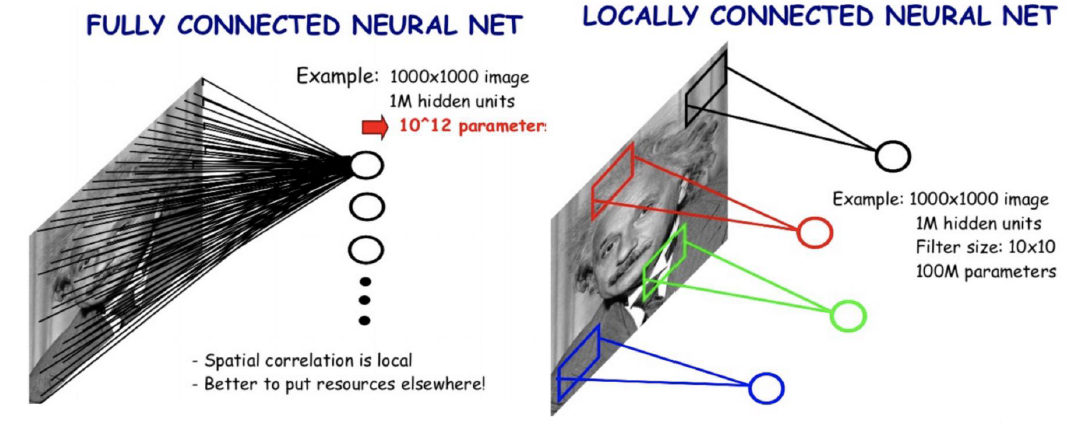

• 特征具有局部性：例如老虎重要特征“王字”仅出现在头部区域 —— 卷积核每次仅连接K*K区域，K*K是卷积核尺寸；

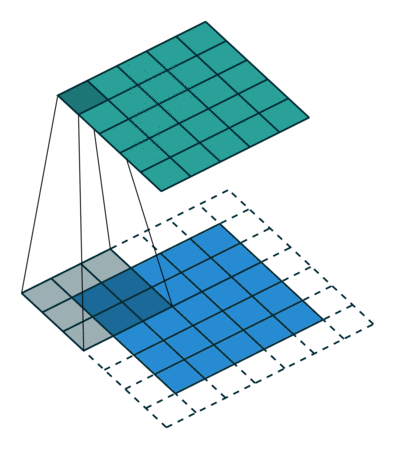

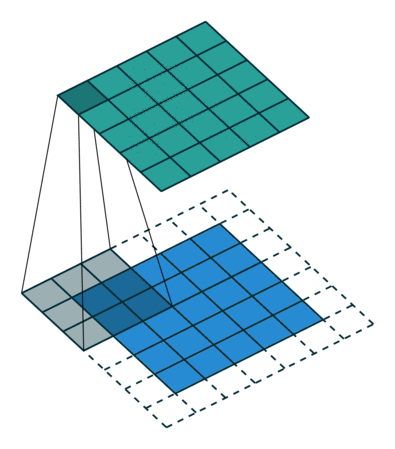

• 特征可能出现在任何位置——卷积核参数重复使用（参数共享），在图像上滑动（示例图像来源：https://github.com/vdumoulin/conv_arithmetic）

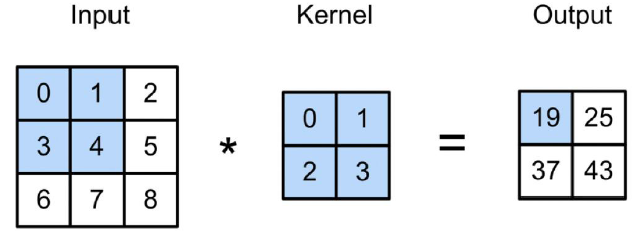

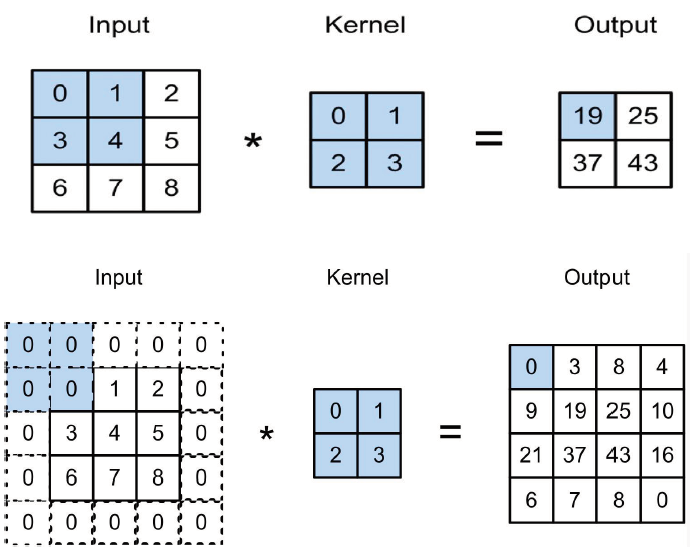

0×0+1x1+3×2+4×3 =19

• 下采样图像，不会改变图像目标

卷积核

卷积核：具可学习参数的算子，用于对输入图像进行特征提取，输出通常称为特征图（feature maps）。

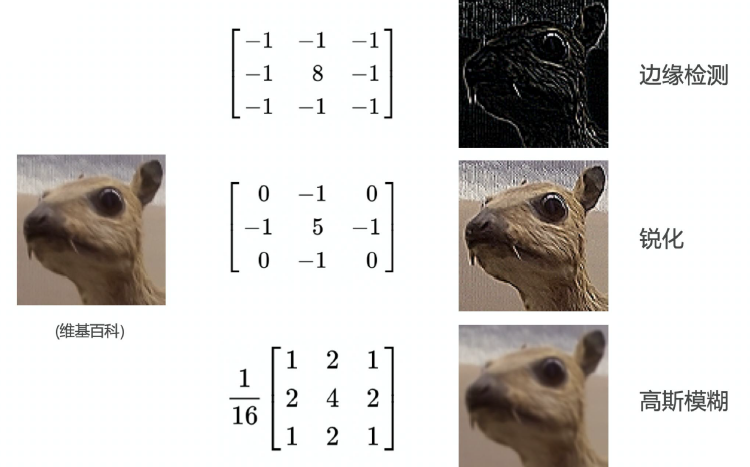

具体的过程可以根据实际情况模拟以下，例如第一个边缘检测的卷积核，如果一个像素差别不大的图像，经过该卷积核卷积过程后，大概率是中间的8份额减去旁边的8个1份额，最后为0，显示为黑色。如果存在边缘非常明显的部分，经过减少之后数值仍然较大，显示为白色，因此可以形成边缘的轮廓。

2012年AlexNet网络第一个卷积层卷积核可视化，卷积核呈现边缘、频率和色彩上的特征模式。

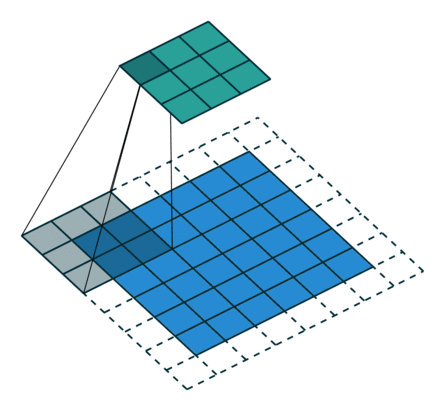

填充 (Padding)：在输入图像的周围添加额外的行/列

作用:

• 使卷积后图像分辨率不变，方便计算特征图尺寸的变化
• 弥补边界信息“丢失"

步幅（Stride） ：卷积核滑动的行数和列数称为步幅，控制输出特征图的大小，会被缩小1/s倍。

卷积会向下取整，到边界不满足信息的话，会向下取整。（即使存在边缘信息，但是如果不满足步幅，也会舍弃）

输出特征图尺寸计算：

$$ \mathrm{F}_{\mathrm{o}}=\left[\frac{\mathrm{F}_{\text {in }}-\mathrm{k}+2 \mathrm{p}}{\mathrm{s}}\right]+1 $$

$$ > \frac{[4-3+2 * 0]}{1}+1=2 > $$

$$ > \frac{[6-3+2 * 1]}{2}+1=3 > $$

$$ > \frac{[5-3+2 * 1]}{1}+1=5 > $$

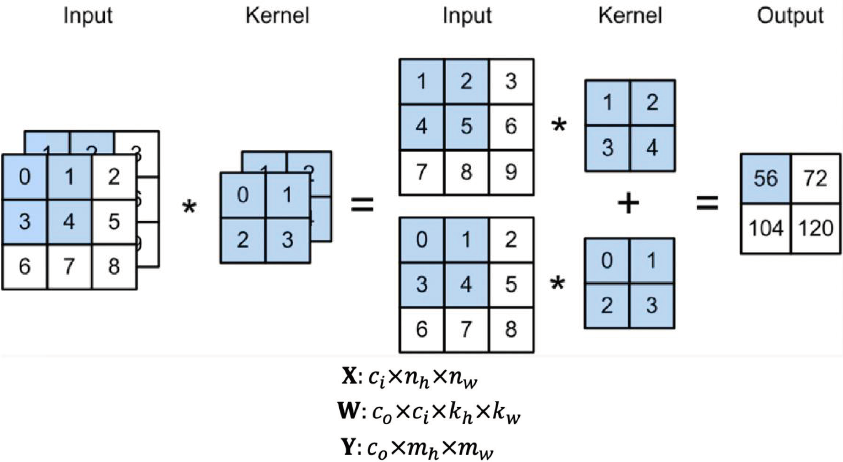

多通道卷积 ： RGB图像是3*h*w的三维的数据，第一个维度3，表示channel，通道数

一个卷积核是3-D张量，第一个维与输入通道有关

注：卷积核尺寸通常指高、宽

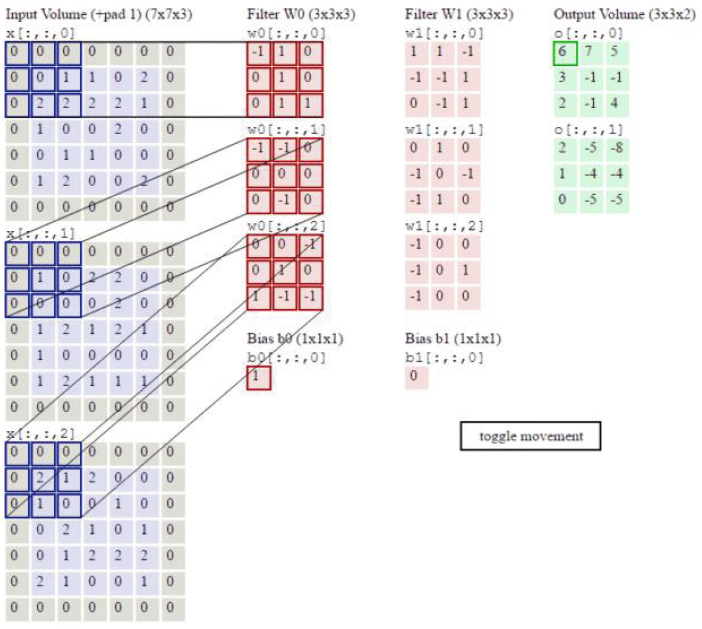

如上，卷积核的规模为2x3x3x3。本质上还是一个二维卷积。

池化操作

图像识别特点

• 下采样图像，不会改变图像目标——降低计算量，减少特征冗余

池化：一个像素表示一块区域的像素值，降低图像分辨率

一块区域像素如何被一个像素代替：

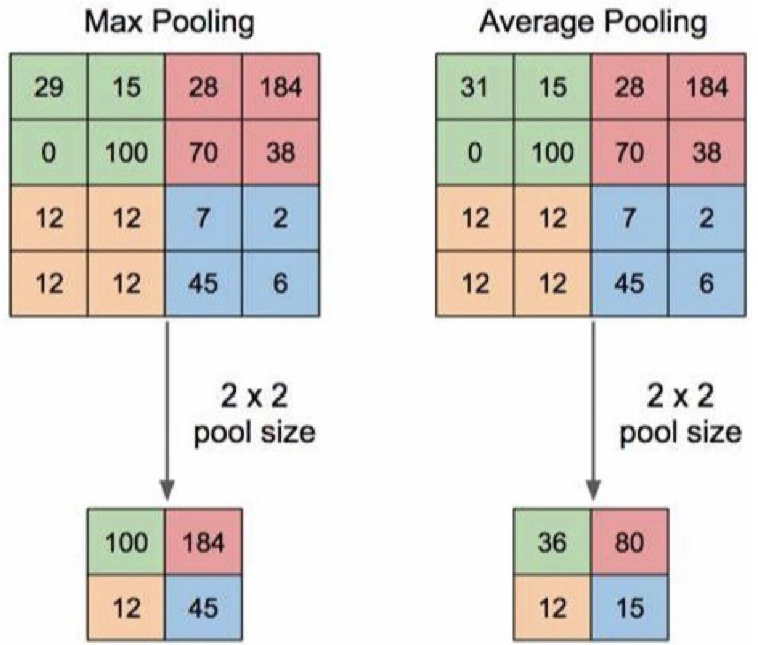

• 方法1: Max Pooling，取最大值
• 方法2: Average Pooling，取平均值

现在的模型中很多都不太用池化操作，而采用一个步长为2的卷积代替池化，通过它也可以实现降低图像的分辨率。（池化也可以理解为一种特殊的卷积，例如可以将Max pooling理解为一个最大值权值为1，其他权值为0的卷积核，将Average Pooling理解为一个平均权值的卷积核）。

因此输出尺寸计算与卷积操作类似：（注意：池化层无可学习参数）

$$ \mathrm{F}_{\mathrm{o}}=\left\lfloor\frac{\mathrm{F}_{\text {in }}-\mathrm{k}+2 \mathrm{p}}{\mathrm{s}}\right\rfloor+1 $$

池化作用 ：

1. 缓解卷积层对位置的过度敏感

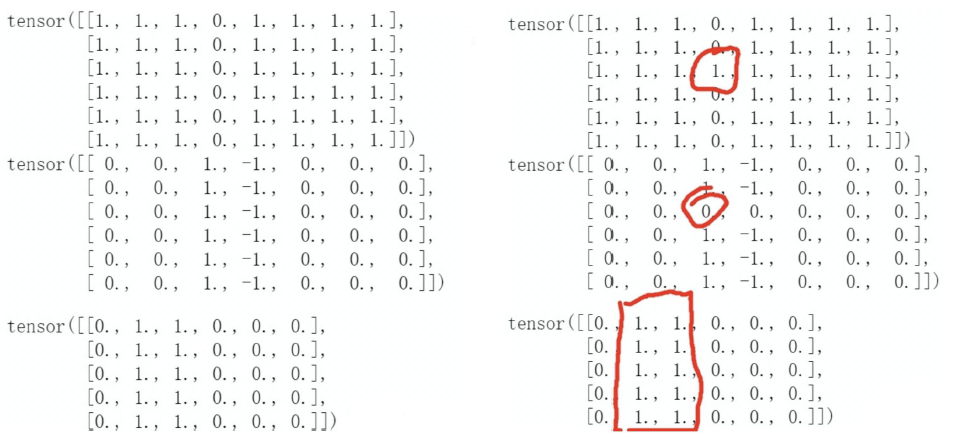

   第一行为原矩阵，第二行为卷积后的矩阵，第三行为池化后的矩阵。左右对比可知，添加扰动后卷积结果受到影响，但是池化结果并未受到影响。参考：https://zhuanlan.zhihu.com/p/103350961

2. 减少冗余

3. 降低图像分辨率，从而减少参数量

Lenet-5及CNN结构进化史

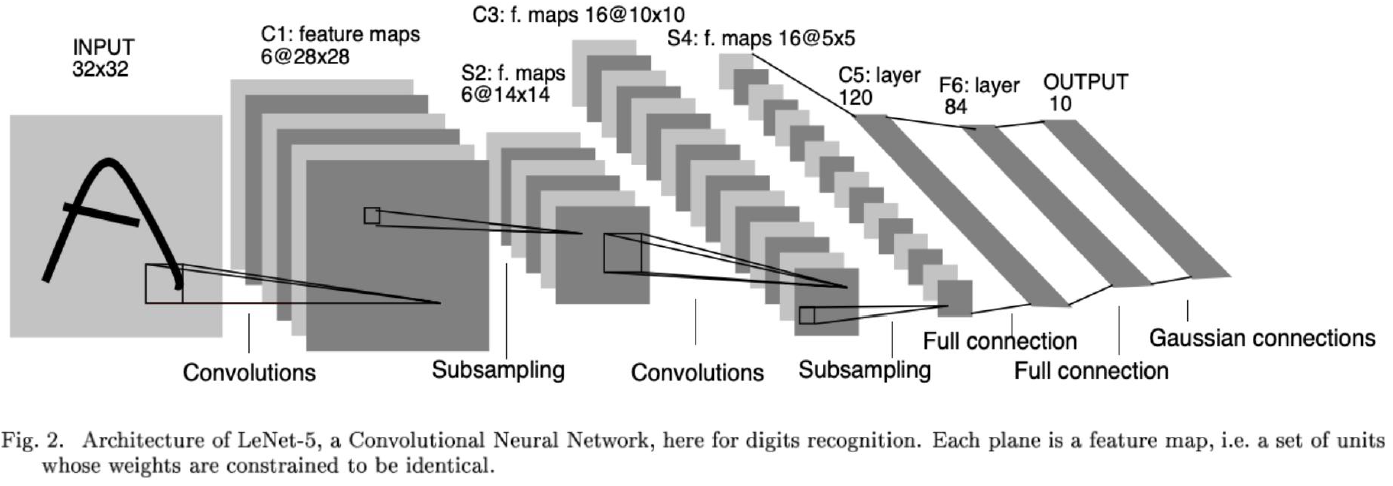

1998-Lecun-Gradient-Based Learning Applied to Document Recognition

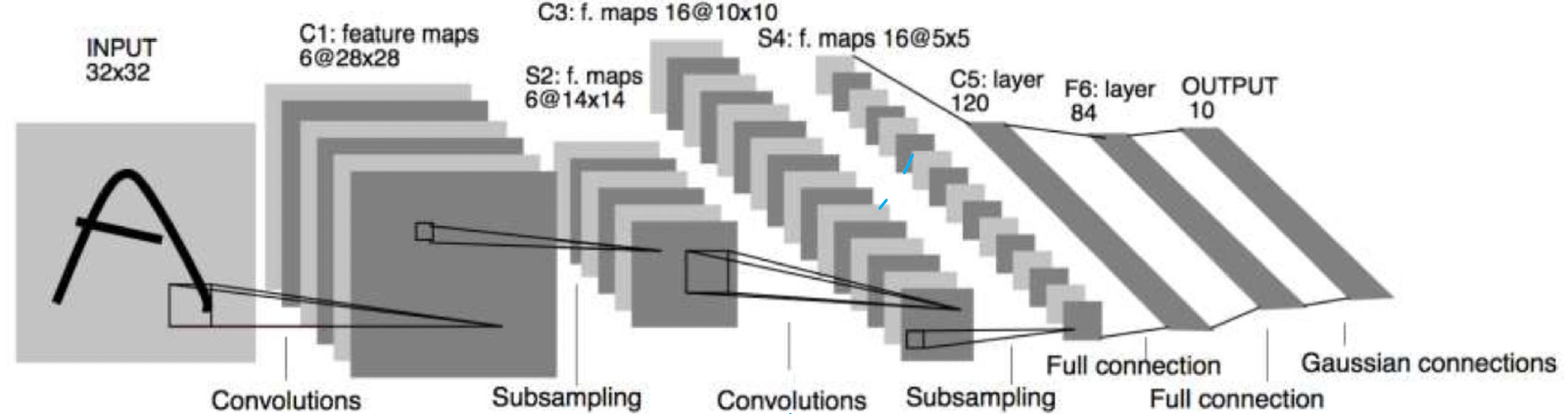

特征提取器：C1、S2、C3、S4

• C1层： 卷积核K1=(6, 1, 5, 5), p=1, s=1，output=(6, 28, 28)
• S2层： 最大池化层， 池化窗口=(2,2)，s=2，output=(6, 14, 14)
• C3层： 卷积核K3=(16, 6, 5, 5), p=1, s=1，output=(16, 10, 10)
• S4层： 最大池化层， 池化窗口=(2,2)，s=2，output=(16, 5, 5)

分类器：3个FC层

• FC层： 3个FC层输出分类

CNN进化史

1. 1980 Neocognition 福岛邦彦
2. 1998 Lenet-5 Lecun
3. 2012 AlexNet Alex
4. 2014 GoogLenet Google
5. 2014 VGG-Net VGG
6. 2015 ResNet Kaiming He
7. 2017 DenseNet Gao Huang
8. 2017 SE-Net Jie Hu

参考

所有卷积示例图像的来源：https://github.com/vdumoulin/conv_arithmetic
